Mit unserer Einweisung kannst du dir sicher sein, dass du einfach an dein Ziel kommst. Dies ist eine Bedienungsanleitung für die Panasonic Wärmepumpe, GALVANY Cube und Panasonic Comfort Cloud App.

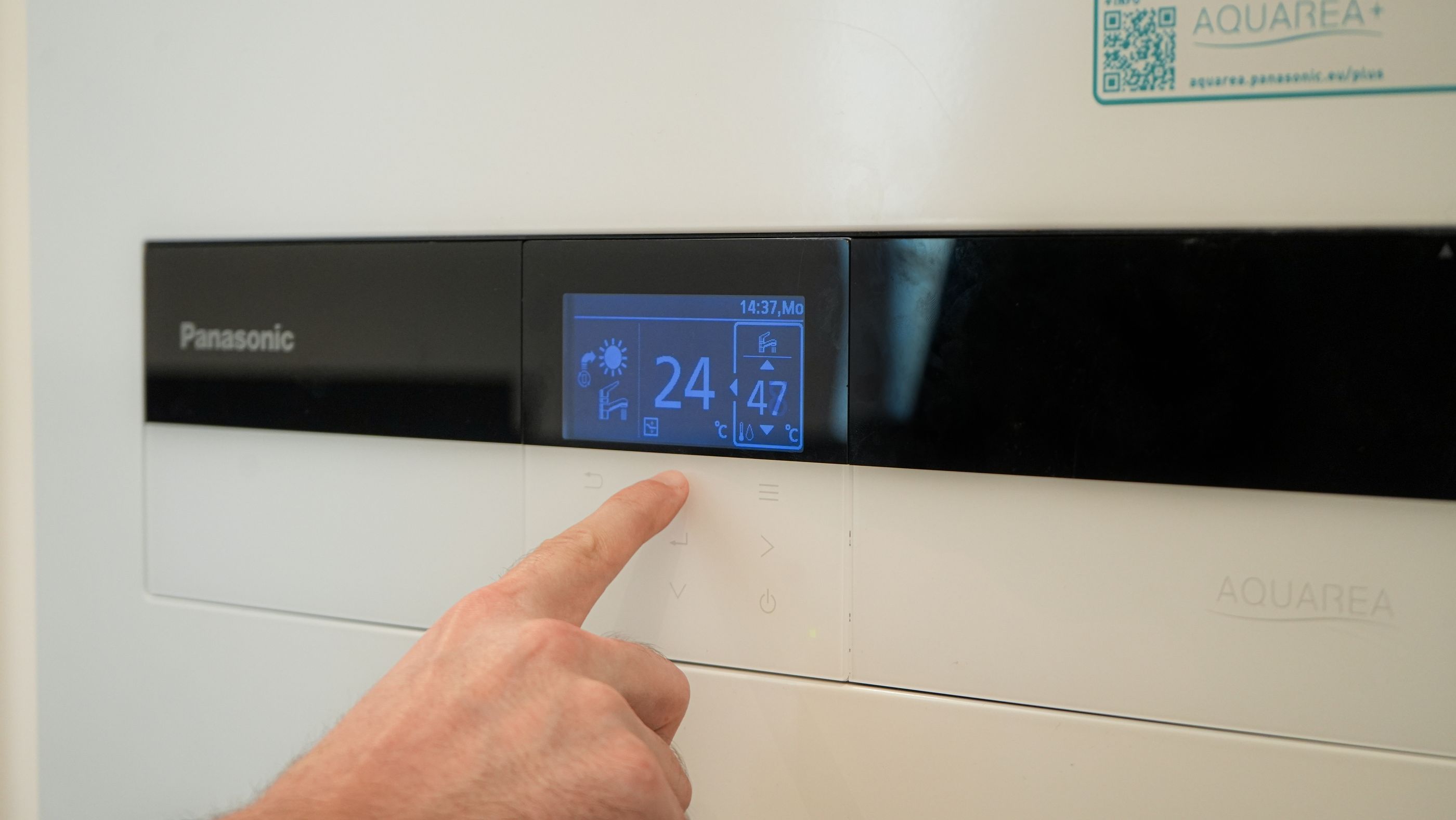

So steuerst du das Innengerät am Display
Die Benutzeroberfläche ist übersichtlich und intuitiv gestaltet. Im unteren Bereich befinden sich die wichtigsten Bedienelemente, darunter Pfeiltasten, eine Zurücktaste, eine Eingabetaste sowie eine An/Aus-Taste. Oben rechts ist der Menü-Button platziert, während sich unten links ein Schnellmenü-Button für den schnellen Zugriff auf häufig genutzte Funktionen befindet. Auf der linken Seite werden die aktuell aktiven Modi angezeigt, beispielsweise der Heizmodus und der Warmwassermodus, diese können je nach Konfiguration variieren.
Das integrierte Manometer informiert jederzeit über den aktuellen Anlagendruck. In der Titelzeile finden sich verschiedene Betriebs Icons, die auf einen Blick die aktiven Funktionen visualisieren. Ebenfalls oben rechts werden die aktuelle Uhrzeit und der Wochentag, die eingestellte Warmwasser-Zieltemperatur sowie die gemessene Außentemperatur angezeigt.
Im mittleren Bereich der Anzeige stehen die Heizkreise im Fokus, die je nach System einzeln nummeriert und mit ihrer jeweiligen Temperatur dargestellt werden. Die Heizkurve lässt sich komfortabel um ±5 Grad in 1-Grad-Schritten verschieben, was als empfohlene Methode zur Steuerung dient und eine individuelle Anpassung an den persönlichen Wärmebedarf ermöglicht.
Betriebsmodus einfach ablesen
Im mittleren Bereich des Displays befinden sich Informationsflächen für die Heizkreise (HK1, ggf. HK2) und das Warmwasser. Eingefärbte Bereiche signalisieren, welche Funktionen aktuell aktiv sind. Nicht aktive Funktionen werden grau dargestellt. Durch das Drücken des Bedienelements auf der jeweiligen Fläche kann die entsprechende Funktion aktiviert oder deaktiviert werden.
Anzeige des Betriebsmodus
Ganz links auf einem der Streifen erscheint im Betrieb ein kleiner, schwarzer Pfeil. Dieser zeigt den aktuellen Betriebsmodus an: Ist er auf der Fläche für den Heizkreis sichtbar, wird geheizt. Befindet sich der Pfeil auf der Fläche für Warmwasser, erfolgt die Warmwasserbereitung.
Auf der Fläche für den Heizkreis wird links die in der Wärmepumpe aktuell produzierte Wassertemperatur angezeigt sowie die aktuell eingestellte Solltemperatur-Anpassung. Auf der Fläche für das Warmwasser ist links die aktuelle Warmwassertemperatur und rechts die eingestellte Solltemperatur-Anpassung für das Warmwasser zu sehen.
Timerfunktionen einfach erklärt
Vorhandene Timer können flexibel bearbeitet oder gelöscht sowie individuelle Start- und Endzeiten festgelegt werden. Über die Timer-Parameter lassen sich verschiedene Betriebsmodi auswählen, Sollwerte anpassen und einzelne Funktionen bequem ein- oder ausschalten.
Mit der Wochentag-Kopie lassen sich Timer-Einstellungen einfach auf verschiedene Wochentage übertragen, wodurch Zeitpläne effizient gestaltet werden können. Der Flüster-Timer ermöglicht es, den besonders leisen Flüsterbetrieb in unterschiedlichen Stufen zeitgesteuert zu aktivieren, ideal für ruhige Phasen oder die Nacht.
Für längere Abwesenheiten steht der Urlaubstimer zur Verfügung: Die Soll-Temperatur wird dabei standardmäßig auf 15 Grad abgesenkt und kann jederzeit aus der Ferne über die App gesteuert werden. Alle Timer-Einstellungen lassen sich zudem komfortabel über die App vornehmen, und das mit weniger Klicks als an der Bedieneinheit.
So wählst du die richtige Warmwassertemperatur
Der Temperaturbereich des Systems ist flexibel zwischen 40 und 60 Grad einstellbar. Es wird empfohlen, möglichst niedrige, aber dennoch komfortable Temperaturen zu wählen, um Energie zu sparen und den Betrieb effizient zu gestalten.
Eine wöchentliche, automatische Entkeimung sorgt zuverlässig für Hygiene, sodass dauerhaft hohe Temperaturen von 60 Grad nicht erforderlich sind. Die Aufheizung erfolgt automatisch, sobald die Speichertemperatur um etwa 7 Grad abgesunken ist, um eine stets optimale und sichere Warmwasserversorgung zu gewährleisten.
So nutzt du die Nachfüllstation richtig
In diesem Video wird gezeigt, wie mit der Nachfüllstation die Anlage wieder auf den korrekten Wasserdruck gebracht werden kann. Dazu werden zunächst die beiden Absperrkugelhähne an der Nachfüllstation geöffnet, indem sie parallel zur Rohrrichtung gedreht werden.
Anschließend wird der rechts davon gelegene Absperrhahn ebenfalls parallel zum Rohr gestellt. Sobald der Druck wieder auf den gewünschten Wert angestiegen ist, werden alle Hähne wieder geschlossen. Während des Nachfüllvorgangs filtert die Nachfüllstation das nachfließende Wasser über einen integrierten Schmutzfänger.
Für Besitzer der Nachfüllstation
Abhängig davon, ob ein Cube oder eine klassische Heizungsinstallation vorhanden ist, können sich die Nachfüllstationen optisch leicht unterscheiden. Gemeinsam ist allen Nachfüllstationen, dass die Absperrhähne zur Nutzung geöffnet (parallel zum Rohr) und nach der Nutzung geschlossen (quer zum Rohr) werden müssen. Diese Absperrhähne sind in der Regel schwarz oder rot und befinden sich neben der Druckanzeige.
So steuerst du deine Wärmepumpe mit der Panasonic AQUAREA App
1. Hauptansicht deiner Wärmepumpe
Zunächst wird in der Geräteübersicht die gewünschte Wärmepumpe ausgewählt. Anschließend öffnet sich die Hauptansicht der jeweiligen Wärmepumpe.
1.1 Außentemperatur ablesen
Oben links werden ein Haus-Symbol und ein Thermometer angezeigt. An dieser Stelle wird die von der Wärmepumpe gemessene Außentemperatur dargestellt.
1.2 Betriebsanzeige verstehen und steuern
Im unteren Bereich des Displays befinden sich farbige Informationsflächen für die Heizkreise (HK1, ggf. HK2) und das Warmwasser. Die Farben zeigen an, welche Bereiche aktiv sind. Nicht aktive Funktionen werden grau dargestellt. Durch das Drücken der Einschalttaste rechts auf der jeweiligen Fläche kann die entsprechende Funktion aktiviert oder deaktiviert werden.
1.3 Energiemonitor nutzen
Unten links in der Hauptansicht befindet sich der Energiemonitor. Dort werden der Stromverbrauch in Kilowattstunden sowie optional die damit verbundenen Kosten angezeigt. Die Auswertung kann für verschiedene Zeiträume wie Tag, Monat oder Jahr erfolgen.
1.4 Wochenschaltuhr einstellen
Unten rechts befindet sich die Wochenschaltuhr. Hier können Ein- und Ausschaltbefehle sowie Absenktemperaturen programmiert werden.
1.5 Zusatzmenü - Alle Zusatzfunktionen im Überblick
Oben rechts werden drei Streifen angezeigt, hinter denen sich das Zusatzmenü befindet. Dort kann aus verschiedenen Funktionen gewählt werden, beispielsweise zwischen unterschiedlichen Betriebsmodi, Kontoverwaltung und weiteren Einstellungen.
